图解 | 为嘛有 TCP 粘包和拆包
事情从一个健身教练说起吧。
李东，自称亚健康终结者，尝试使用互联网+的模式拓展自己的业务。在某款新开发的聊天软件琛琛上发布广告。
键盘说来就来。疯狂发送"李东"，回车发送！，"亚健康终结者"，再回车发送！

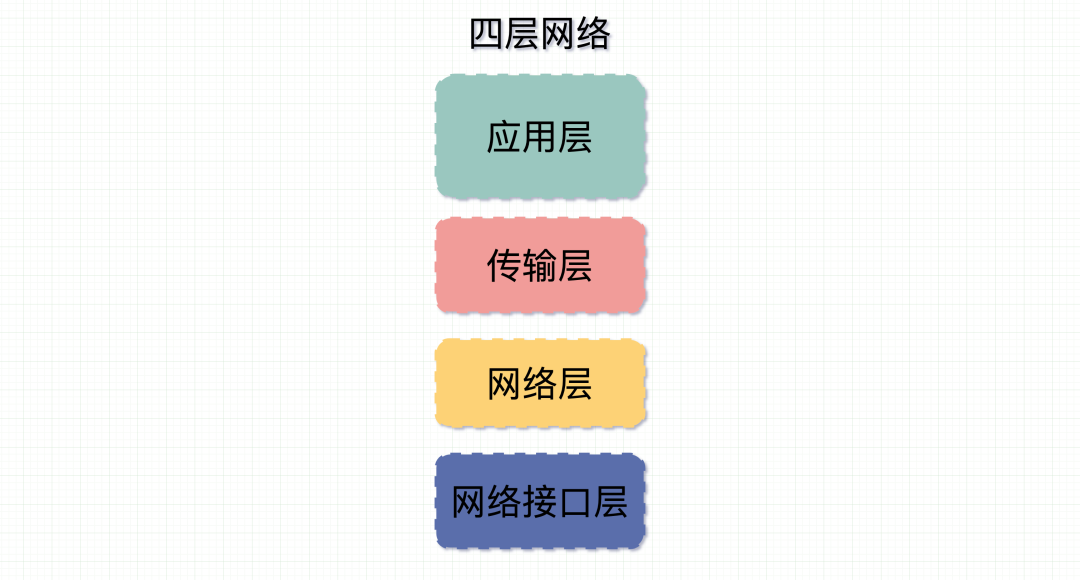

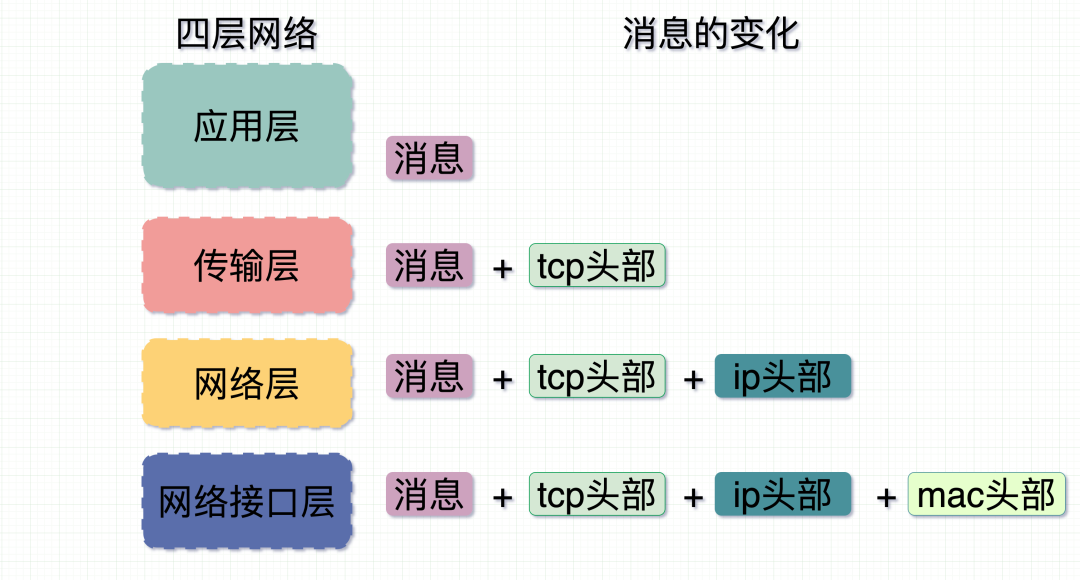

还记得四层网络协议长什么样子吗？
四层网络模型每层各司其职，消息在进入每一层时都会多加一个报头，每多一个报头可以理解为数据报多戴一顶帽子。这个报头上面记录着消息从哪来，到哪去，以及消息多长等信息。比如，mac头部记录的是硬件的唯一地址，IP头记录的是从哪来和到哪去，传输层头记录到是到达目的主机后具体去哪个进程。
在从消息发到网络的时候给消息带上报头，消息和纷繁复杂的网络中通过这些信息在路由器间流转，最后到达目的机器上，接受者再通过这些报头，一步一步还原出发送者最原始要发送的消息。
为什么要将数据切片
软件琛琛是属于应用层上的。

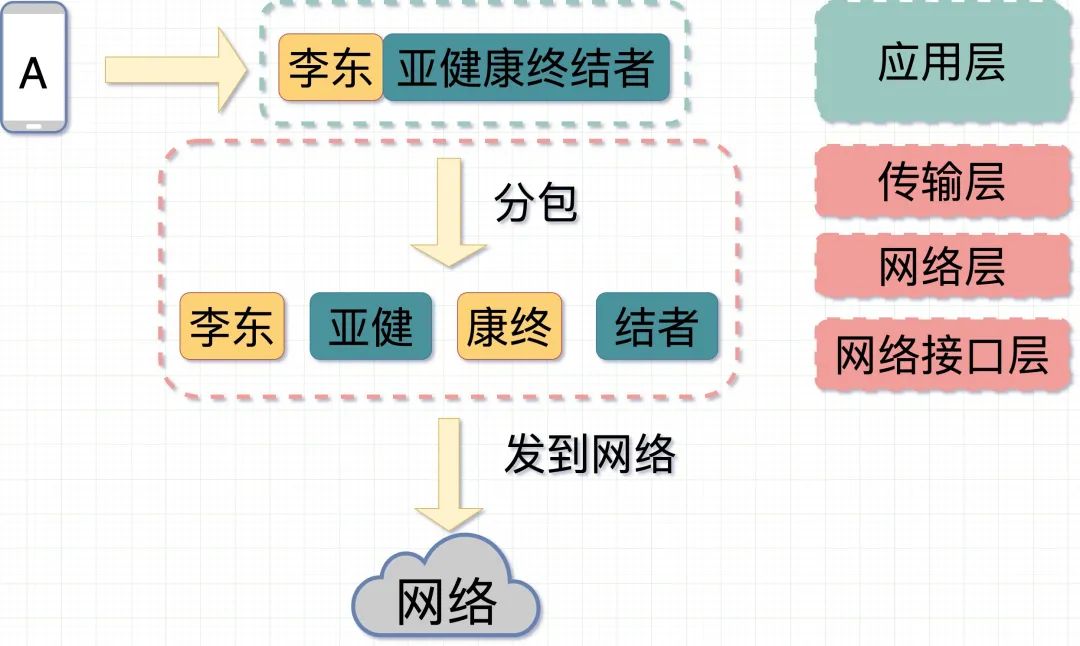

而"李东"，"亚健康终结者"这两条消息在进入传输层时使用的是传输层上的 TCP 协议。消息在进入传输层（TCP）时会被切片为一个个数据包。这个数据包的长度是MSS。

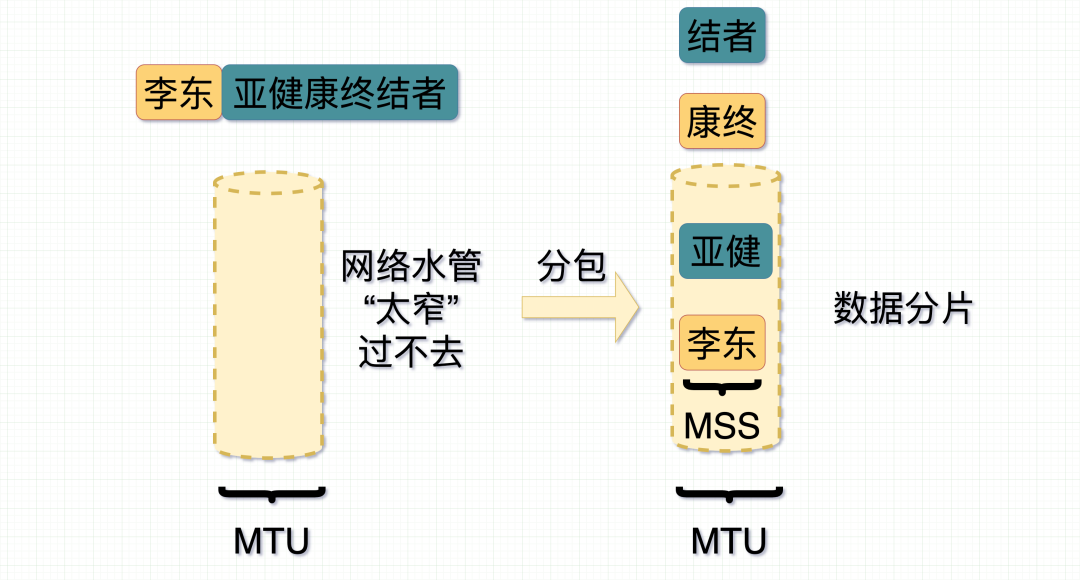

可以把网络比喻为一个水管，是有一定的粗细的，这个粗细由网络接口层（数据链路层）提供给网络层，一般认为是的MTU（1500），直接传入整个消息，会超过水管的最大承受范围，那么，就需要进行切片，成为一个个数据包，这样消息才能正常通过“水管”。

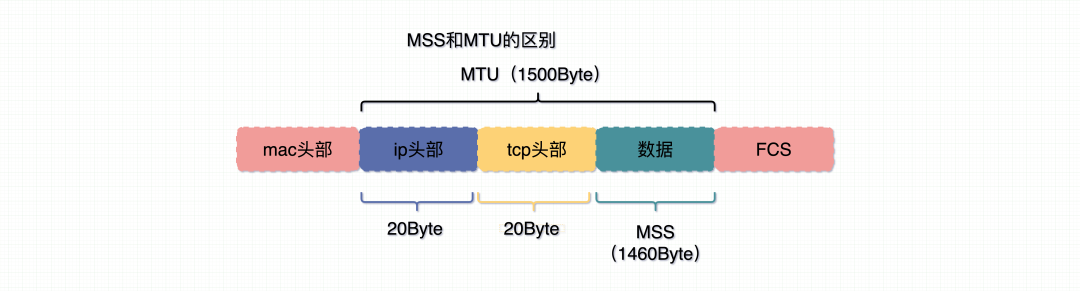

MTU 和 MSS 有什么区别
-
MTU: Maximum Transmit Unit，最大传输单元。 由网络接口层（数据链路层）提供给网络层最大一次传输数据的大小；一般 MTU=1500 Byte。
假设IP层有 <= 1500 byte 需要发送，只需要一个 IP 包就可以完成发送任务；假设 IP 层有> 1500 byte 数据需要发送，需要分片才能完成发送，分片后的 IP Header ID 相同。 -
MSS：Maximum Segment Size 。TCP 提交给 IP 层最大分段大小，不包含 TCP Header 和 TCP Option，只包含 TCP Payload ，MSS 是 TCP 用来限制应用层最大的发送字节数。
假设 MTU= 1500 byte，那么 MSS = 1500- 20(IP Header) -20 (TCP Header) = 1460 byte，如果应用层有 2000 byte 发送，那么需要两个切片才可以完成发送，第一个 TCP 切片 = 1460，第二个 TCP 切片 = 540。
什么是粘包

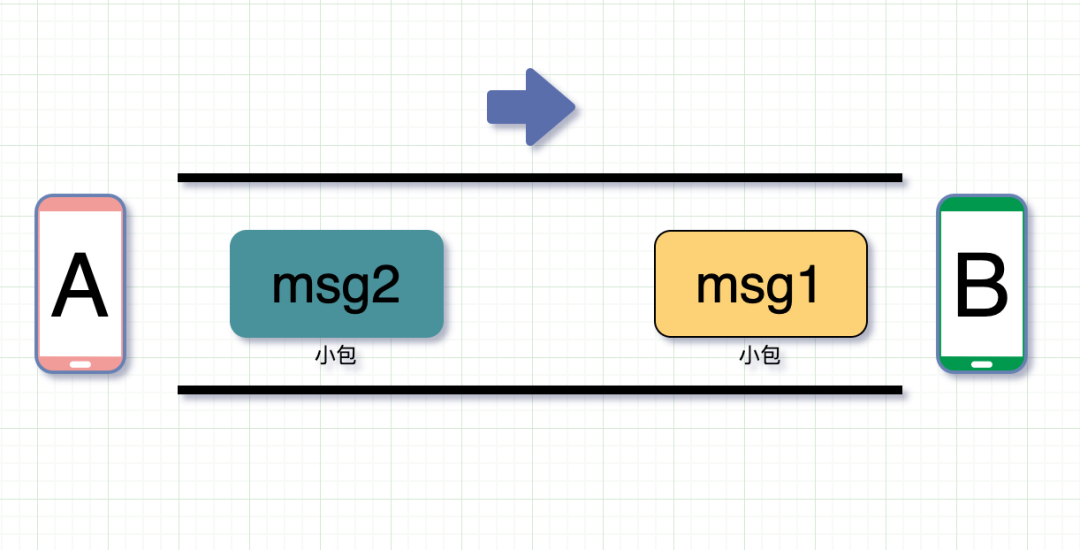

那么当李东在手机上键入"李东""亚健康终结者"的时候，在 TCP 中把消息分成 MSS 大小后，消息顺着网线顺利发出。

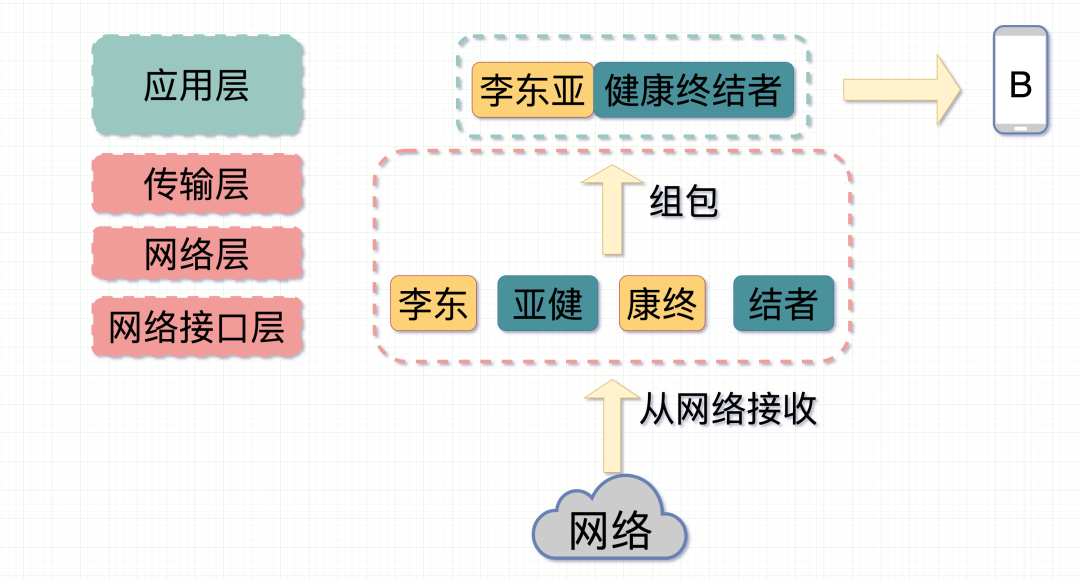

网络稳得很，将消息分片传到了对端手机 B 上。经过 TCP 层消息重组。变成"李东亚健康终结者"这样的字节流（stream）。

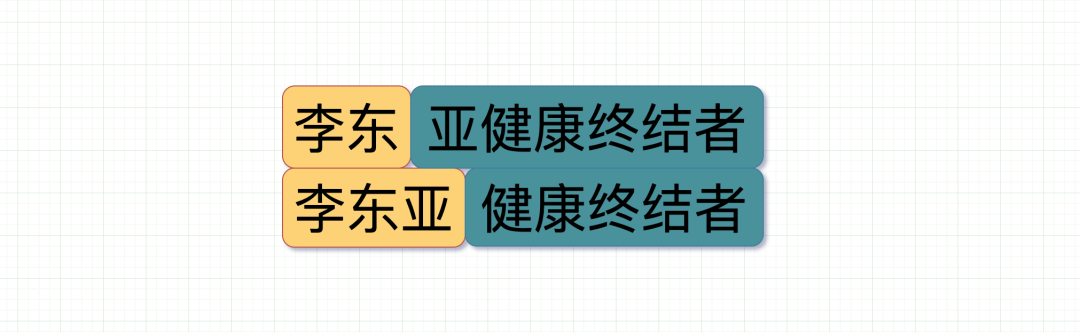

但由于聊天软件琛琛是新开发的，而且开发者叫小白，完了，是个臭名昭著的造 bug 工程师。经过他的代码，在处理字节流的时候消息从"李东"，"亚健康终结者"变成了"李东亚"，"健康终结者"。"李东"作为上一个包的内容与下一个包里的"亚"粘在了一起被错误地当成了一个数据包解析了出来。这就是所谓的粘包。
一个号称健康终结者的健身教练，大概运气也不会很差吧，就祝他客源滚滚吧。
为什么会出现粘包
那就要从 TCP 是啥说起。

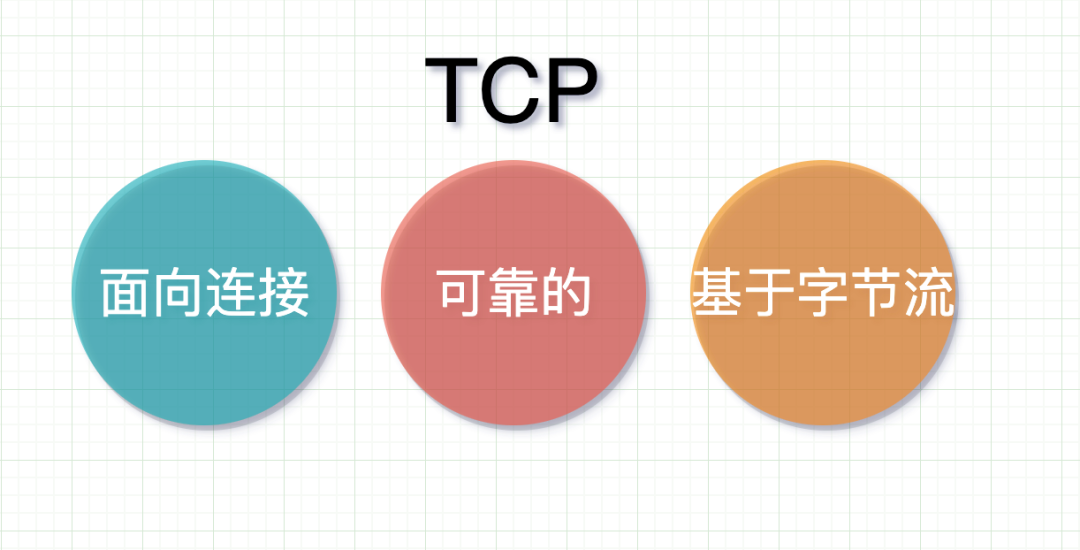

TCP，Transmission Control Protocol。传输控制协议，是一种面向连接的、可靠的、基于字节流的传输层通信协议。
其中跟粘包关系最大的就是基于字节流这个特点。

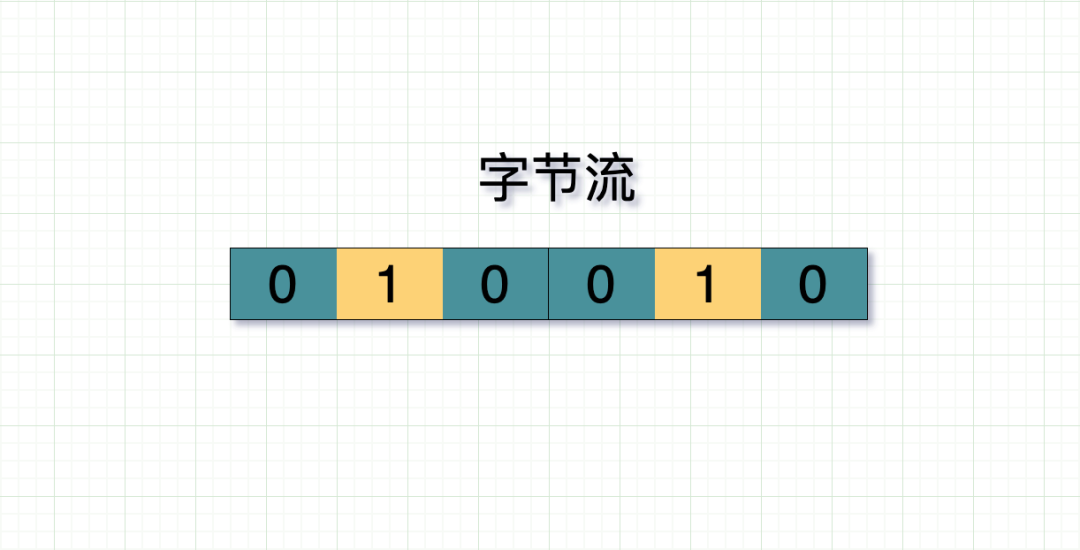

字节流可以理解为一个双向的通道里流淌的数据，这个数据其实就是我们常说的二进制数据，简单来说就是一大堆 01 串。这些 01 串之间没有任何边界。
应用层传到 TCP 协议的数据，不是以消息报为单位向目的主机发送，而是以字节流的方式发送到下游，这些数据可能被切割和组装成各种数据包，接收端收到这些数据包后没有正确还原原来的消息，因此出现粘包现象。
为什么要组装发送的数据
上面提到 TCP 切割数据包是为了能顺利通过网络这根水管。相反，还有一个组装的情况。如果前后两次 TCP 发的数据都远小于 MSS，比如就几个字节，每次都单独发送这几个字节，就比较浪费网络 io 。
比如小白爸让小白出门给买一瓶酱油，小白出去买酱油回来了。小白妈又让小白出门买一瓶醋回来。小白前后结结实实跑了两趟，影响了打游戏的时间。
优化的方法也比较简单。当小白爸让小白去买酱油的时候，小白先等待，继续打会游戏，这时候如果小白妈让小白买瓶醋回来，小白可以一次性带着两个需求出门，再把东西带回来。
上面说的其实就是TCP的 Nagle 算法优化，目的是为了避免发送小的数据包。
在 Nagle 算法开启的状态下，数据包在以下两个情况会被发送：
- 如果包长度达到
MSS（或含有Fin包），立刻发送，否则等待下一个包到来；如果下一包到来后两个包的总长度超过MSS的话，就会进行拆分发送； - 等待超时（一般为
200ms），第一个包没到MSS长度，但是又迟迟等不到第二个包的到来，则立即发送。

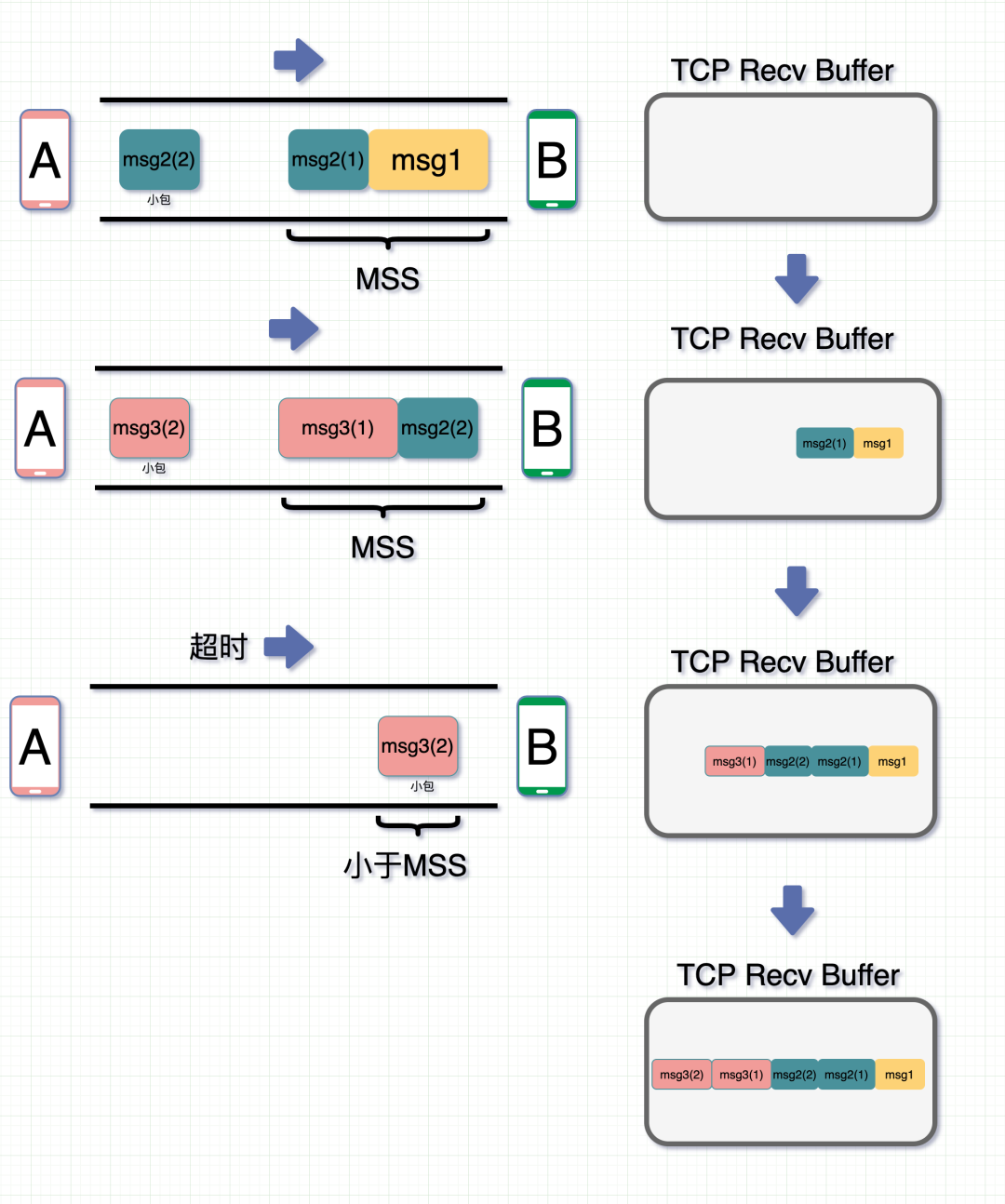

- 由于启动了Nagle算法，msg1 小于 mss ，此时等待
200ms内来了一个 msg2，msg1 + msg2 > MSS，因此把 msg2 分为 msg2(1) 和 msg2(2)，msg1 + msg2(1) 包的大小为MSS。此时发送出去。 - 剩余的 msg2(2) 也等到了 msg3，同样 msg2(2) + msg3 > MSS，因此把 msg3分为msg3(1) 和 msg3(2)，msg2(2) + msg3(1) 作为一个包发送。
- 剩余的 msg3(2) 长度不足
mss，同时在200ms内没有等到下一个包，等待超时，直接发送。 - 此时三个包虽然在图里颜色不同，但是实际场景中，他们都是一整个 01 串，如果处理开发者把第一个收到的 msg1 + msg2(1) 就当做是一个完整消息进行处理，就会看上去就像是两个包粘在一起，就会导致粘包问题。
关掉Nagle算法就不会粘包了吗？
Nagle 算法其实是个有些年代的东西了，诞生于 1984 年。对于应用程序一次发送一字节数据的场景，如果没有 Nagle 的优化，这样的包立马就发出去了，会导致网络由于太多的包而过载。
但是今天网络环境比以前好太多，Nagle 的优化帮助就没那么大了。而且它的延迟发送，有时候还可能导致调用延时变大，比如打游戏的时候，你操作如此丝滑，但却因为 Nagle 算法延迟发送导致慢了一拍，就问你难受不难受。
所以现在一般也会把它关掉。
看起来，Nagle 算法的优化作用貌似不大，还会导致粘包"问题"。那么是不是关掉这个算法就可以解决掉这个粘包"问题"呢？

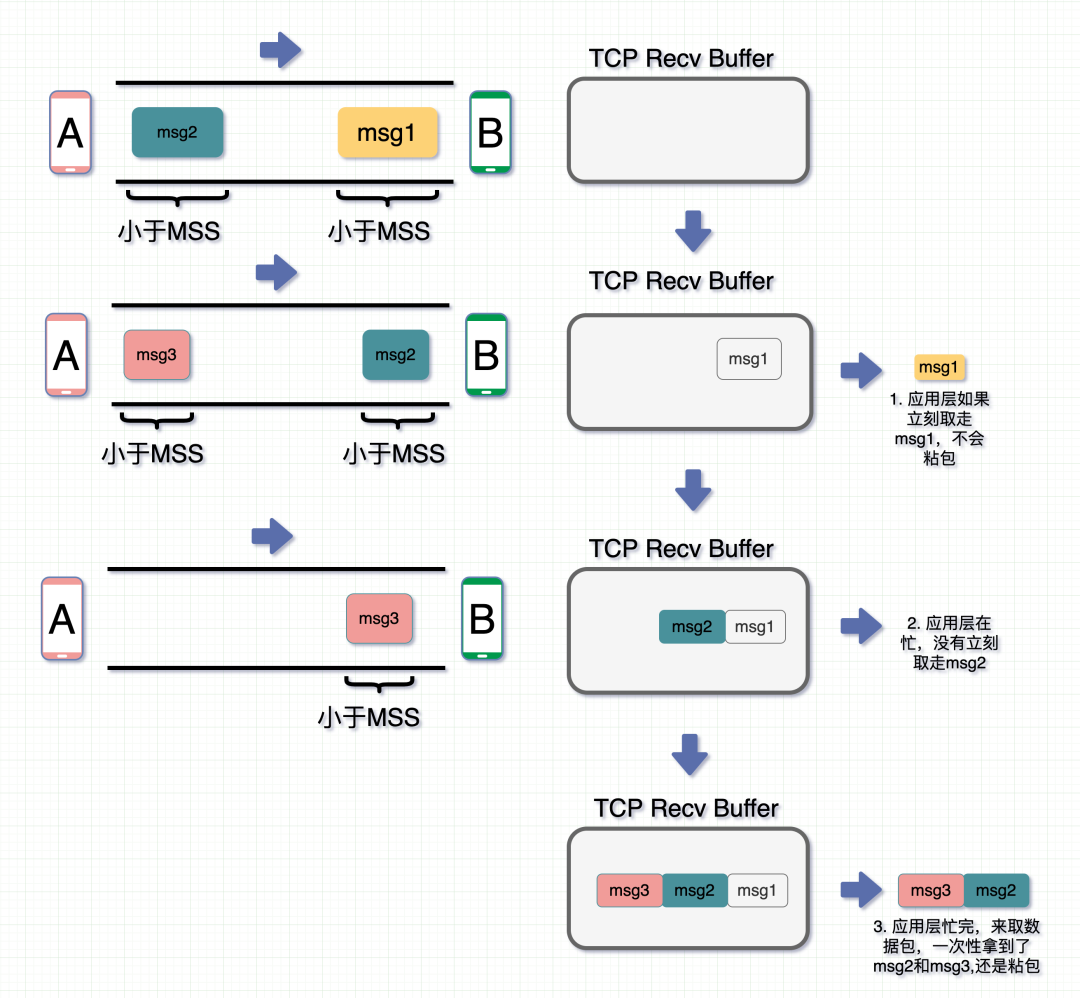

TCP_NODELAY = 1
- 接受端应用层在收到 msg1 时立马就取走了，那此时 msg1 没粘包问题
- **msg2 **到了后，应用层在忙，没来得及取走，就呆在 TCP Recv Buffer 中了
- **msg3 **此时也到了，跟 msg2 和 msg3 一起放在了 TCP Recv Buffer 中
- 这时候应用层忙完了，来取数据，图里是两个颜色作区分，但实际场景中都是 01 串，此时一起取走，发现还是粘包。
因此，就算关闭 Nagle 算法，接收数据端的应用层没有及时读取 TCP Recv Buffer 中的数据，还是会发生粘包。
怎么处理粘包
粘包出现的根本原因是不确定消息的边界。接收端在面对"无边无际"的二进制流的时候，根本不知道收了多少 01 才算一个消息。一不小心拿多了就说是粘包。其实粘包根本不是 TCP 的问题，是使用者对于 TCP 的理解有误导致的一个问题。
只要在发送端每次发送消息的时候给消息带上识别消息边界的信息，接收端就可以根据这些信息识别出消息的边界，从而区分出每个消息。
常见的方法有
-
加入特殊标志

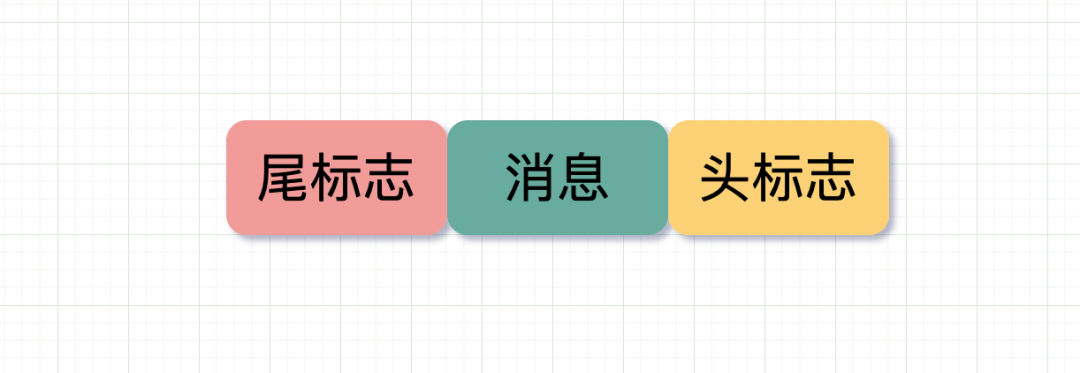

消息边界头尾标志 可以通过特殊的标志作为头尾，比如当收到了
0xfffffe或者回车符，则认为收到了新消息的头，此时继续取数据，直到收到下一个头标志0xfffffe或者尾部标记，才认为是一个完整消息。类似的像 HTTP 协议里当使用 chunked 编码 传输时，使用若干个 chunk 组成消息，最后由一个标明长度为 0 的 chunk 结束。 -

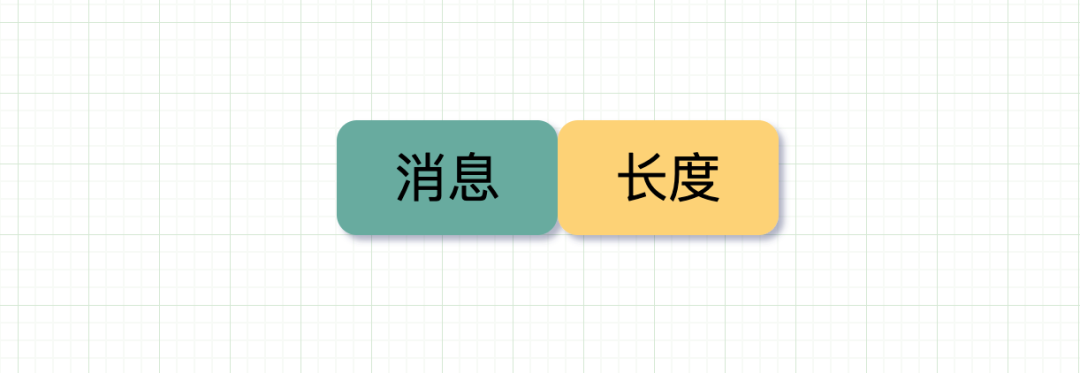

加入消息长度信息
这个一般配合上面的特殊标志一起使用，在收到头标志时，里面还可以带上消息长度，以此表明在这之后多少 byte 都是属于这个消息的。如果在这之后正好有符合长度的 byte，则取走，作为一个完整消息给应用层使用。在实际场景中，HTTP 中的Content-Length就起了类似的作用，当接收端收到的消息长度小于 Content-Length 时，说明还有些消息没收到。那接收端会一直等，直到拿够了消息或超时，关于这一点上一篇文章里有更详细的说明。
可能这时候会有朋友会问，采用0xfffffe标志位，用来标志一个数据包的开头，你就不怕你发的某个数据里正好有这个内容吗？

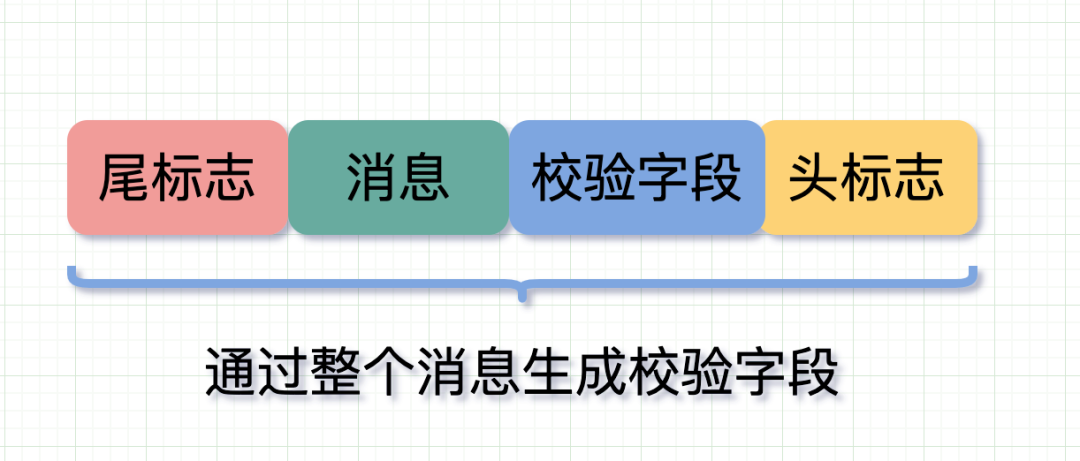

是的，怕，所以一般除了这个标志位，发送端在发送时还会加入各种校验字段（校验和或者对整段完整数据进行 CRC 之后获得的数据）放在标志位后面，在接收端拿到整段数据后校验下确保它就是发送端发来的完整数据。
UDP 会粘包吗

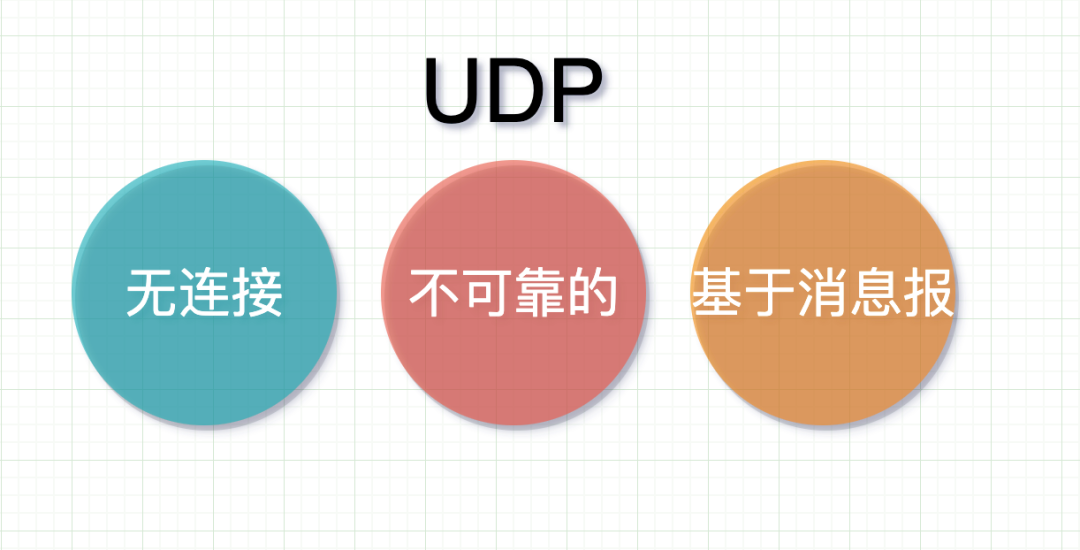

跟 TCP 同为传输层的另一个协议，UDP，User Datagram Protocol。用户数据包协议，是面向无连接，不可靠的，基于数据报的传输层通信协议。
基于数据报是指无论应用层交给 UDP 多长的报文，UDP 都照样发送，即一次发送一个报文。至于如果数据包太长，需要分片，那也是IP层的事情，大不了效率低一些。UDP 对应用层交下来的报文，既不合并，也不拆分，而是保留这些报文的边界。而接收方在接收数据报的时候，也不会像面对 TCP 无穷无尽的二进制流那样不清楚啥时候能结束。正因为基于数据报和基于字节流的差异，TCP 发送端发 10 次字节流数据，而这时候接收端可以分 100 次去取数据，每次取数据的长度可以根据处理能力作调整；但 UDP 发送端发了 10 次数据报，那接收端就要在 10 次收完，且发了多少，就取多少，确保每次都是一个完整的数据报。

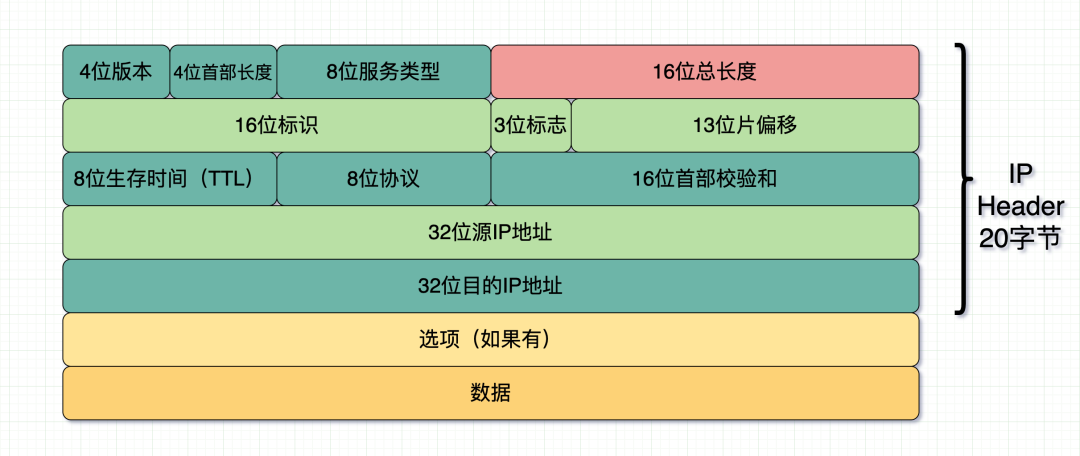

我们先看下IP报头

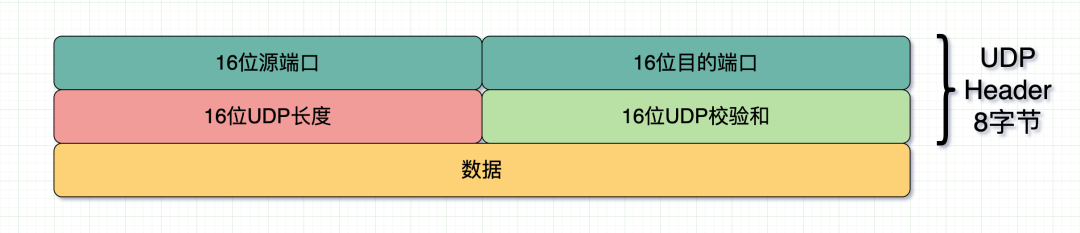

注意这里面是有一个 16 位的总长度的，意味着 IP 报头里记录了整个 IP 包的总长度。接着我们再看下 UDP 的报头。
在报头中有16bit用于指示 UDP 数据报文的长度，假设这个长度是 n ，以此作为数据边界。因此在接收端的应用层能清晰地将不同的数据报文区分开，从报头开始取 n 位，就是一个完整的数据报，从而避免粘包和拆包的问题。

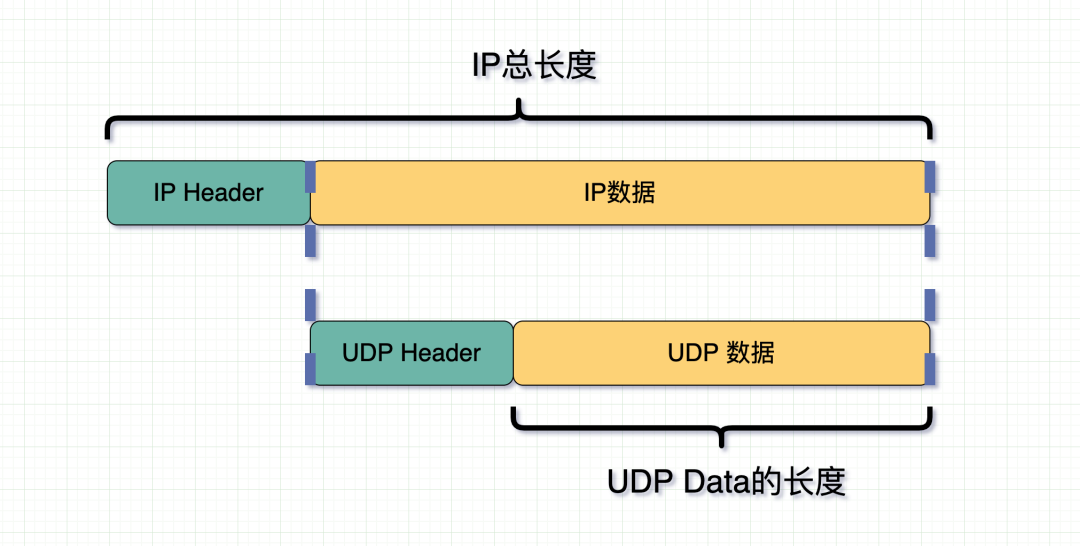

当然，就算没有这个位（16位 UDP 长度），因为 IP 的头部已经包含了数据的总长度信息，此时如果 IP 包（网络层）里放的数据使用的协议是 UDP（传输层），那么这个总长度其实就包含了 UDP 的头部和 UDP 的数据。
因为 UDP 的头部长度固定为 8 字节（ 1 字节= 8 位，8 字节= 64 位，上图中除了数据和选项以外的部分），那么这样就很容易的算出 UDP 的数据的长度了。因此说 UDP 的长度信息其实是冗余的。
UDP Data 的长度 = IP 总长度 - IP Header 长度 - UDP Header 长度

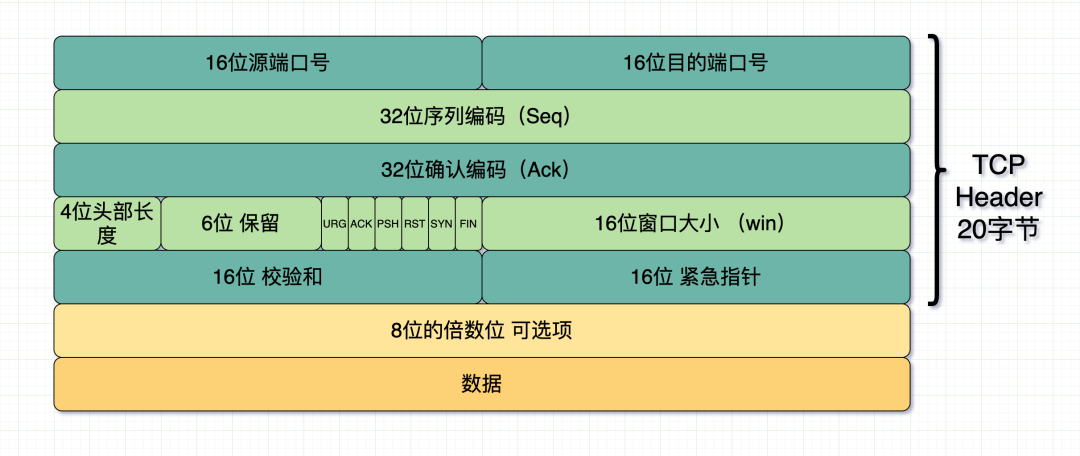

可以再来看下 TCP 的报头
TCP首部里是没有长度这个信息的，跟UDP类似，同样可以通过下面的公式获得当前包的TCP数据长度。
TCP Data 的长度 = IP 总长度 - IP Header 长度 - TCP Header 长度。
跟 UDP 不同在于，TCP 发送端在发的时候就不保证发的是一个完整的数据报，仅仅看成一连串无结构的字节流，这串字节流在接收端收到时哪怕知道长度也没用，因为它很可能只是某个完整消息的一部分。
为什么长度字段冗余还要加到 UDP 首部中
关于这一点，查了很多资料，《 TCP-IP 详解（卷2）》里说可能是因为要用于计算校验和。
也有的说是因为UDP底层使用的可以不是IP协议，毕竟 IP 头里带了总长度，正好可以用于计算 UDP 数据的长度，万一 UDP 的底层不是IP层协议，而是其他网络层协议，就不能继续这么计算了。

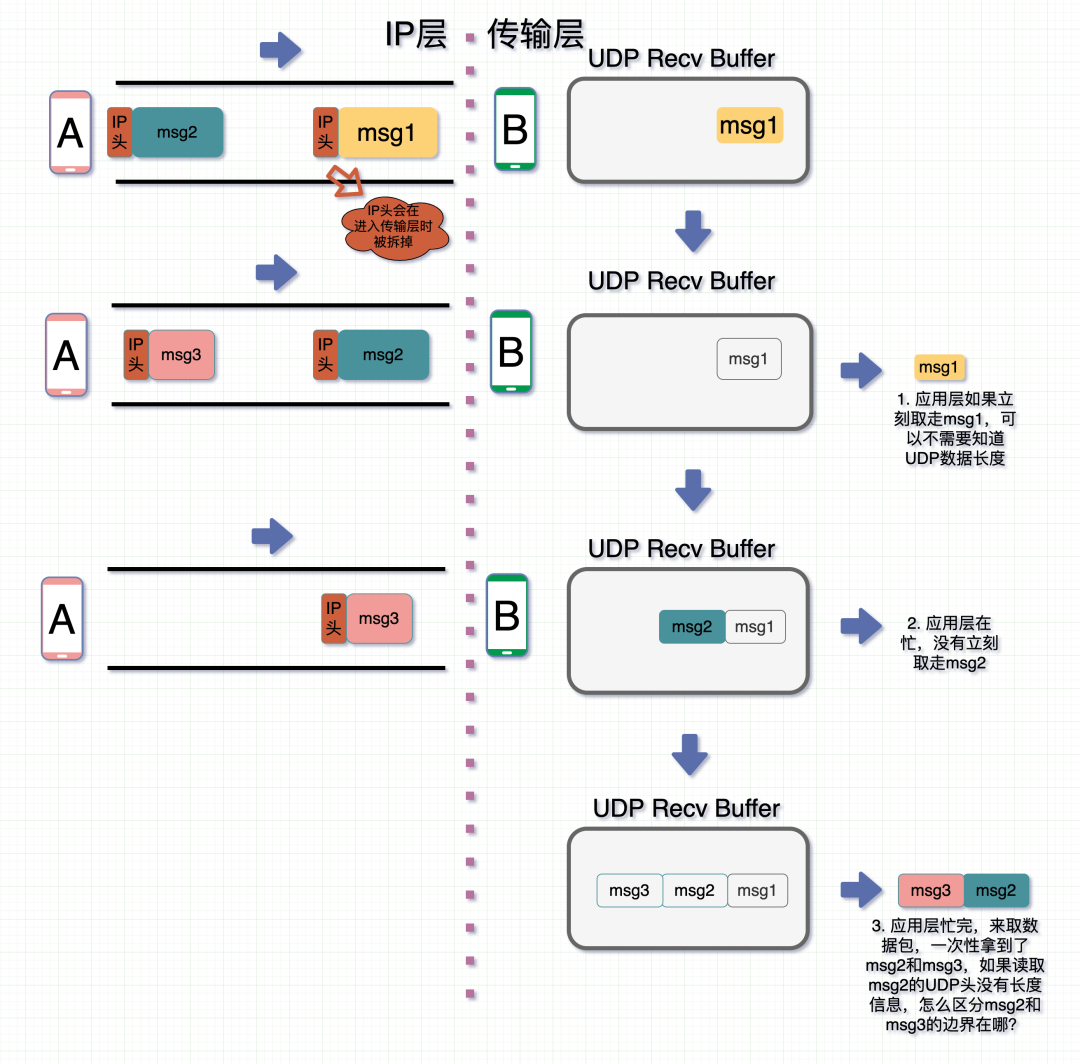

但我觉得，最重要的原因是，IP 层是网络层的，而 UDP 是传输层的，到了传输层，数据包就已经不存在IP头信息了，那么此时的UDP数据会被放在 UDP 的 Socket Buffer 中。
当应用层来不及取这个 UDP 数据报，那么两个数据报在数据层面其实都是一堆 01 串。此时读取第一个数据报的时候，会先读取到 UDP 头部，如果这时候 UDP 头不含 UDP 长度信息，那么应用层应该取多少数据才算完整的一个数据报呢？
因此 UDP 头的这个长度其实跟 TCP 为了防止粘包而在消息体里加入的边界信息是起一样的作用的。
面试的时候咱就把这些全说出去，显得咱好像经过了深深的思考一样，面试官可能会觉得咱特别爱思考，加分加分。
如果我说错了，请把我的这篇文章转发给更多的人，让大家记住这个满嘴胡话的人，在关注之后狠狠的私信骂我，拜托了！
IP 层有粘包问题吗
IP 层会对大包进行切片，是不是也有粘包问题？
先说结论，不会。首先前文提到了，粘包其实是由于使用者无法正确区分消息边界导致的一个问题。
先看看 IP 层的切片分包是怎么回事。
-

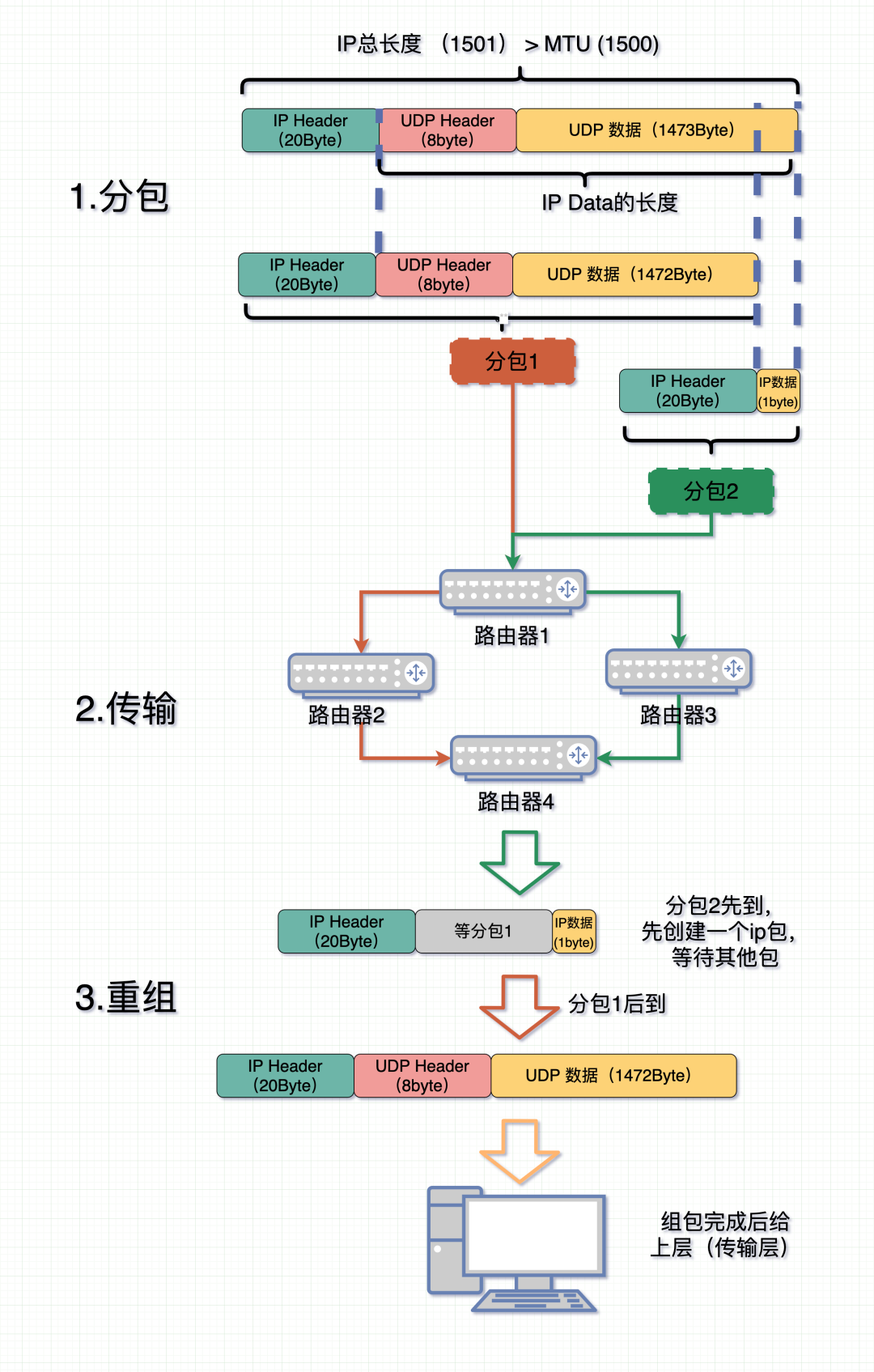

如果消息过长，
IP层会按 MTU 长度把消息分成 N 个切片，每个切片带有自身在包里的位置（offset）和同样的IP头信息。 -
各个切片在网络中进行传输。每个数据包切片可以在不同的路由中流转，然后在最后的终点汇合后再组装。
-
在接收端收到第一个切片包时会申请一块新内存，创建IP包的数据结构，等待其他切片分包数据到位。
-
等消息全部到位后就把整个消息包给到上层（传输层）进行处理。
可以看出整个过程，IP 层从按长度切片到把切片组装成一个数据包的过程中，都只管运输，都不需要在意消息的边界和内容，都不在意消息内容了，那就不会有粘包一说了。
IP 层表示：我只管把发送端给我的数据传到接收端就完了，我也不了解里头放了啥东西。
听起来就像 “我不管产品的需求傻不傻X，我实现了就行，我不问，也懒得争了”，这思路值得每一位优秀的划水程序员学习，respect。
总结
粘包这个问题的根因是由于开发人员没有正确理解 TCP 面向字节流的数据传输方式，本身并不是 TCP 的问题，是开发者的问题。
- TCP 不管发送端要发什么，都基于字节流把数据发到接收端。这个字节流里可能包含上一次想要发的数据的部分信息。接收端根据需要在消息里加上识别消息边界的信息。不加就可能出现粘包问题。
- TCP 粘包跟Nagle算法有关系，但关闭 Nagle 算法并不解决粘包问题。
- UDP 是基于数据报的传输协议，不会有粘包问题。
- IP 层也切片，但是因为不关心消息里有啥，因此有不会有粘包问题。
TCP发送端可以发10 次字节流数据，接收端可以分100 次去取；UDP发送端发了10 次数据报，那接收端就要在10 次收完。
数据包也只是按着 TCP 的方式进行组装和拆分，如果数据包有错，那数据包也只是犯了每个数据包都会犯的错而已。
最后，李东工作没了，而小白表示
别说了，一起在知识的海洋里呛水吧
